第 3 回　Open 棟梁でモバイルアプリ開発 (3)

こんにちは！Open 棟梁のモバイルアプリ開発での利用方法を紹介していますが、今回は 3 回目です。 今回は、ネイティブアプリでの活用サンプルをご紹介したいと思います。

ネイティブアプリでの Open 棟梁の利用

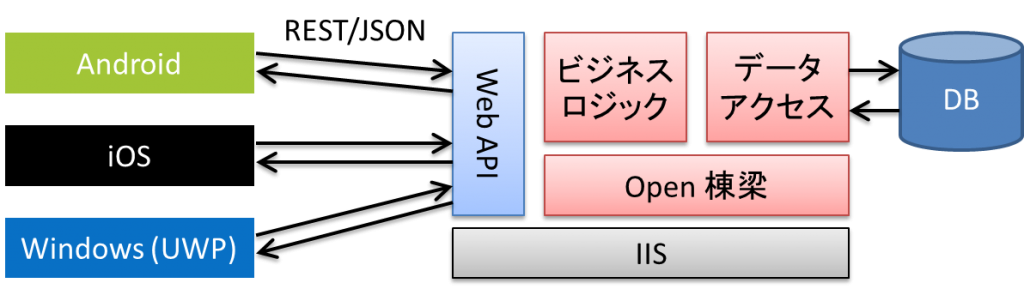

第 1 回でもご紹介しましたように、ネイティブアプリは OS ごとに Android は Java、iOS は Swift や Objective-C、Windows (UWP) は C#/VB のように開発言語が異なります。 このため、Android(Java) や iOS(Swift, Objective-C) では Open 棟梁は動作しません。 ただし、Open 棟梁の一部の部品は PCL(Portable Class Library) 化されていますので、PCL 化されている部品であれば、UWP(C#/VB) や Xamarin(mono) から利用できます。 このように、ネイティブアプリでは、一部を除き Open 棟梁を使うことはできませんが、以下のように、「サーバーサイド」のプログラムでは、Open 棟梁を使うことはできます。

今回は、Xamarin を使用して、以下のようなサンプルをご紹介します。

• Xamarin アプリケーションから、サーバーサイドの Web API を呼び出す
• Open 棟梁の F/D 層機能を利用してデータベースにアクセスし、結果セットを返す
• Web API から返ってきた結果セットを受け取り、Open 棟梁の「汎用 DTO」に復元する (汎用 DTOとは、さきほどご紹介した PCL 化された Open 棟梁の部品の一つで、Silverlight や UWP(C#/VB) でも利用可能な、DataSet や DataTable ライクのオブジェクトです)

なお、前回と同様、本ブログでは「ネイティブアプリで、Open 棟梁をどのように利用できるのか」に焦点を当てていますので、Xamarin の詳細な使い方などはご紹介していません。 Xamarin の詳細な使い方は、CodeZineや@ITなどに詳しく書かれていますので、こちらもご参照ください。

Web API アプリケーションを作成する

まず、サーバーサイドプログラムを実行するための Web API アプリケーションを作成しましょう。 Web API アプリケーションの作成方法は、第 2 回でもご紹介しましたとおり、SPA(シングルページ アプリケーション) のサンプルが参考になります。 ただし、今回は、Open 棟梁の部品と組み合わせるため、既存のプログラムを一部書き換えます。

• Visual Studio のソリューションエクスプローラーで、[Controllers]-[SampleController.cs] を開く
• SelectDTController クラスを以下のように書き換える (Xamarin プロジェクトで復元可能にするため)

  // ファイルの先頭で、以下の名前空間をインポートしてください。
  // using System.IO;
  // using Touryo.Infrastructure.Public.Dto;

  public class SelectDTController : ApiController
  {
      // POST api/SelectDT
      public HttpResponseMessage Post(WebApiParams param)
      {
          // 引数クラスを生成
          // 下位（Ｂ・Ｄ層）は、テスト クラスを流用する
          TestParameterValue testParameterValue
              = new TestParameterValue(
                  "CrudMu", "button1", "SelectAll_DT",
                  param.ddlDap + "%" + param.ddlMode1 + "%" + param.ddlMode2 + "%" + param.ddlExRollback,
                  new MyUserInfo("aaa", "192.168.1.1"));

          // 戻り値
          TestReturnValue testReturnValue;

          // 分離レベルの設定
          DbEnum.IsolationLevelEnum iso = DbEnum.IsolationLevelEnum.DefaultTransaction;

          // Ｂ層呼出し＋都度コミット
          LayerB layerB = new LayerB();
          testReturnValue = (TestReturnValue)layerB.DoBusinessLogic(testParameterValue, iso);

          // 結果表示するメッセージ
          string message = "";

          if (testReturnValue.ErrorFlag == true)
          {
              // 結果（業務続行可能なエラー）
              message = "ErrorMessageID:" + testReturnValue.ErrorMessageID + ";";
              message += "ErrorMessage:" + testReturnValue.ErrorMessage + ";";
              message += "ErrorInfo:" + testReturnValue.ErrorInfo;

              Dictionary dic = new Dictionary();
              dic.Add("Error", message);

              return Request.CreateResponse(HttpStatusCode.OK, dic);
          }
          else
          {
              // 結果（正常系）
              DataTable dt = (DataTable)testReturnValue.Obj;
              dt.TableName = "Shippers";

              // DataTable を、Open 棟梁の汎用 DTO に変換する
              DTTables dtTables = new DTTables();
              DTTable dtTable = DTTable.FromDataTable(dt);
              dtTables.Add(dtTable);
              using (StringWriter sw = new StringWriter())
              {
                  dtTables.Save(sw);
                  return Request.CreateResponse(HttpStatusCode.OK, sw.ToString());
              }
          }
      }
  }

PCL 化された Open 棟梁のプロジェクトを追加する

次に、Xamarin プロジェクトから利用できるように、PCL 化された Open 棟梁のプロジェクトをソリューションに追加しましょう。 PCL 化された Open 棟梁のプロジェクトは、以下のパスにあります。

[Open 棟梁のルートパス]\programs\C#\Frameworks\PortableClassLibrary\PCLPublic\PCLPublic.csproj

Visual Studio のソリューションエクスプローラーで、ソリューションを右クリック→「既存のプロジェクト」で、プロジェクトを追加してください。

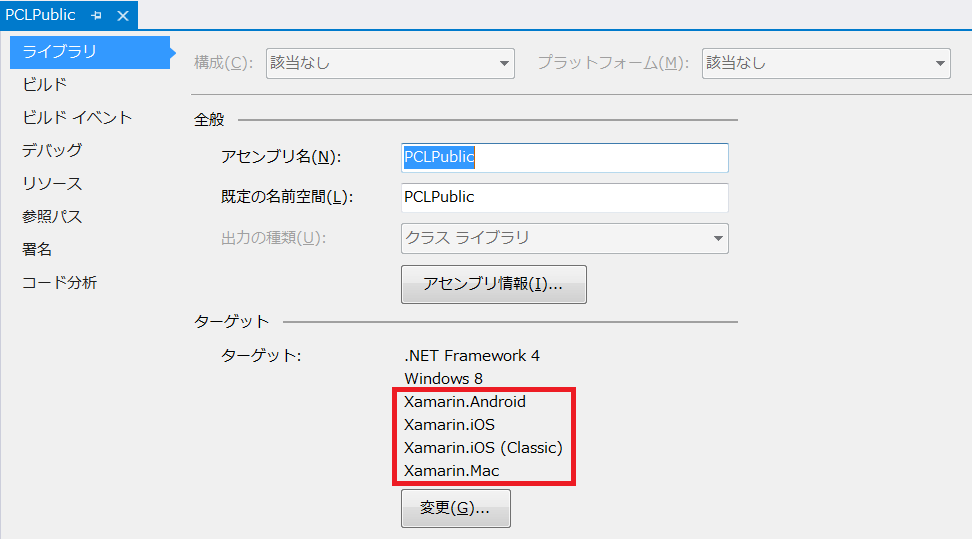

Visual Studio で PCLPublic プロジェクトを右クリックし、「プロパティ」を選択します。 「ターゲット」のところに Xamarin の各ターゲットがあることを確認してください。(なかった場合は追加してください)

Xamarin アプリケーションを作成する

次に、Xamarin アプリケーションを作成します。

• Visual Studio で、新規プロジェクトを作成する
  Visual Studio で Xamarin アプリケーションを作成する場合、実行するプラットフォームによって使用するテンプレートが異なります。 使用するテンプレートについては、MSDN の記事を参照してください。 ここでは、Android で動作するアプリケーションを作るために、[新しいプロジェクトの追加] ダイアログで、[Android]-[Blank App (Android)] を選択して、プロジェクトを作成します。
• 先ほど追加した Open 棟梁のプロジェクトへの参照を追加する
• 画面を実装する
  それでは、画面を作っていきましょう。 表示する画面は、ソリューションエクスプローラーの [Resources]-[layout]-[Main.axml] です。 ここに、Web API を呼び出すボタンと、Web API の結果を表示する TextView コントロールを定義します。

  <Button
    android:id="@+id/MyButton"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:text="サンプル"
  />
  <TextView
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:id="@+id/MyText"
  />

• 処理を実装する
  次は、ボタンを押したときに Web API を呼び出す処理を実装します。 処理は、ソリューションエクスプローラー直下の [MainActivity.cs] に実装します。 MainActivity クラスの onCreate メソッドを以下のように実装します。

  // ファイルの先頭で、以下の名前空間をインポートしてください。
  // using System.IO;
  // using System.Net.Http;
  // using System.Net.Http.Headers;
  // using Touryo.Infrastructure.Public.Dto;

  protected override void OnCreate(Bundle bundle)
  {
      base.OnCreate(bundle);

      // Set our view from the "main" layout resource
      SetContentView (Resource.Layout.Main);

      // ボタンと TextView コントロールを取得する
      Button button = FindViewById<Button>(Resource.Id.MyButton);
      TextView tv = FindViewById<TextView>(Resource.Id.MyText);

      // ボタンクリックイベントを実装
      button.Click += async delegate
      {
          string message = "";

          try
          {
              HttpClient client = new HttpClient()
              {
                  // Web API の URL を指定する
                  BaseAddress = new Uri("http://10.0.2.2/SPA_Sample/api/SelectDT")
              };
              client.DefaultRequestHeaders.Accept.Clear();
              client.DefaultRequestHeaders.Accept.Add(new MediaTypeWithQualityHeaderValue("application/json"));

              // Web API に渡すデータ
              FormUrlEncodedContent content = new FormUrlEncodedContent(new Dictionary<string, string>
              {
                  { "ddlDap", "SQL" },
                  { "ddlMode1", "individual" },
                  { "ddlMode2", "static" },
                  { "ddlExRollback", "-" }
              });

              // Web API を呼び出す
              HttpResponseMessage response = await client.PostAsync(client.BaseAddress, content);
              if (response.IsSuccessStatusCode)
              {
                  // Web API の結果を汎用 DTO に復元する
                  string result = await response.Content.ReadAsStringAsync();
                  result = result.Replace(@"\r\n", System.Environment.NewLine);
                  result = result.Substring(1, result.Length - 1);
                  DTTables dtTables = new DTTables();
                  using (StringReader sr = new StringReader(result))
                  {
                      dtTables.Load(sr);
                      message = string.Format("{0}件のデータがあります", dtTables[0].Rows.Count);
                  }
              }
              else
              {
                  message = "HTTP Error! Status Code: " + response.StatusCode;
              }
          }
          catch (Exception ex)
          {
              message = ex.Message;
          }
          finally
          {
              tv.Text = message;
          }
      };
  }

動作確認

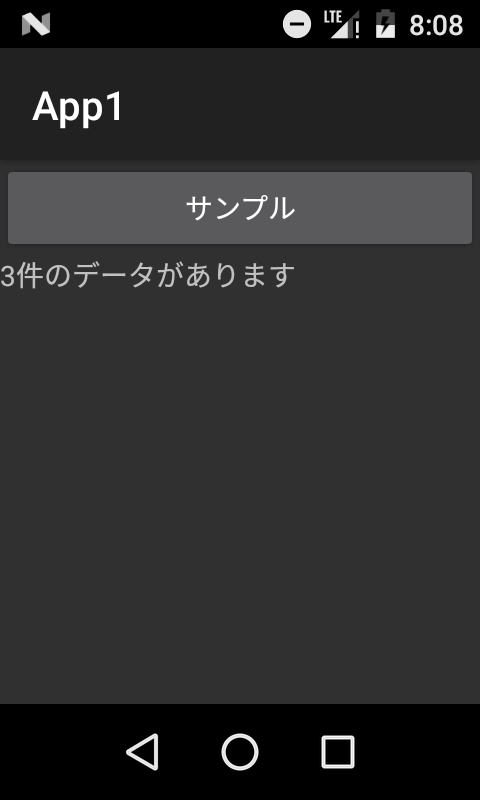

それでは、実際に動かしてみましょう。 Visual Studio で、Xamarin プロジェクトをデバッグ実行してみます。 「サンプル」ボタンをクリックすると、以下のように結果が表示されることを確認してください。

次に、Open 棟梁のログを確認してみましょう。 Open 棟梁はデフォルトでは C:\root\files\resource\Log フォルダにログを出力しますので、ここに ACCESS.xxxx-xx-xx.log や SQLTRACE.xxxx-xx-xx.log (xxxx-xx-xx は実行日付) のようなログが出力されていることを確認してください。 たとえば、SQLTRACE.xxxx-xx-xx.log には以下のようなログが出力されていると思います。

[2017/02/02 14:53:44,978],[INFO ],[30],58,0,[commandText]:SELECT * FROM Shippers [commandParameter]:

次回は、UWP での Open 棟梁の活用方法を見ていきたいと思います。
